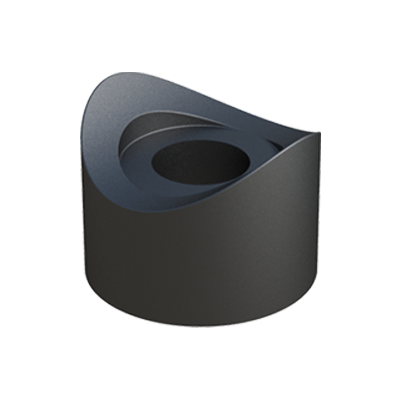

This saddle washer is used for connecting round tubes from 18 to 81 mm to a flat surface. All references with a height (H) equal to or greater than 5mm have a cavity (ØD1 x h), where you can accommodate the screw heads, washers and / or distance elements. If you need to connect several tubes, please visit our group: Connectors. .
 RAL colors manufactured

Drawing PDF:
UL94:
IP:
RoHS:
Measures expressed in: Millimeters
Video:


Reference
For Tube
T
D
B
A
H
M
R



More
Info.
00700200001 18 to 20 3,00 6,50 0,00 20,00 0,00 M6 9,50
00700200002 18 to 20 4,00 6,50 0,00 20,00 0,00 M6 9,50
00700200003 18 to 20 5,00 6,50 14,00 20,00 1,00 M6 9,50
00700200007 18 to 20 9,00 6,50 14,00 20,00 5,00 M6 9,50
00700200008 18 to 20 10,00 6,50 14,00 20,00 6,00 M6 9,50
00700200009 18 to 20 11,00 6,50 14,00 20,00 7,00 M6 9,50
00700200004 18 to 20 6,00 6,50 14,00 20,00 2,00 M6 9,50
00700200005 18 to 20 7,00 6,50 14,15 20,00 3,00 M6 9,50
00700200006 18 to 20 8,00 6,50 14,00 20,00 4,00 M6 9,50
00700200010 18 to 20 12,00 6,50 14,00 20,00 8,00 M6 9,50
00700200011 18 to 20 13,00 6,50 14,00 20,00 9,00 M6 9,50
00700200012 18 to 20 14,00 6,50 14,00 20,00 10,00 M6 9,50
00700200013 18 to 20 15,00 6,50 14,00 20,00 11,00 M6 9,50
00700200014 18 to 20 16,00 6,50 14,00 20,00 12,00 M6 9,50
00700200015 18 to 20 17,00 6,50 14,00 20,00 13,00 M6 9,50
00700200016 18 to 20 18,00 6,50 14,00 20,00 14,00 M6 9,50
00700200017 18 to 20 19,00 6,50 14,00 20,00 15,00 M6 9,50
00700200018 18 to 20 20,00 6,50 14,00 20,00 16,00 M6 9,50
00700200019 18 to 20 21,00 6,50 14,00 20,00 17,00 M6 9,50
00700200020 18 to 20 22,00 6,50 14,00 20,00 18,00 M6 9,50
00700200021 18 to 20 23,00 6,50 14,00 20,00 19,00 M6 9,50
00700200022 18 to 20 23,00 6,50 14,00 20,00 20,00 M6 9,50
00700200023 18 to 20 25,50 6,50 14,00 20,00 21,00 M6 9,50
00700200024 18 to 20 26,00 6,50 14,00 20,00 22,00 M6 9,50
00700200025 18 to 20 27,00 6,50 14,00 20,00 23,00 M6 9,50
00700200026 18 to 20 28,00 6,50 14,00 20,00 24,00 M6 9,50
00700200027 18 to 20 29,00 6,50 14,00 20,00 25,00 M6 9,50
00700200028 18 to 20 30,00 6,50 14,00 20,00 26,00 M6 9,50
00700200029 20 to 22 3,00 6,50 0,00 20,00 0,00 M6 10,50
00700200030 20 to 22 4,00 6,50 0,00 20,00 0,00 M6 10,50
00700200031 20 to 22 5,00 6,50 14,00 20,00 1,00 M6 10,50
00700200032 20 to 22 6,00 6,50 14,00 20,00 2,00 M6 10,50
00700200033 20 to 22 7,00 6,50 14,00 20,00 3,00 M6 10,50
00700200034 20 to 22 8,00 6,50 14,00 20,00 4,00 M6 10,50
00700200035 20 to 22 9,00 6,50 14,00 20,00 5,00 M6 10,50
00700200036 20 to 22 10,00 6,50 14,00 20,00 6,00 M6 10,50
00700200037 20 to 22 11,00 6,50 14,00 20,00 7,00 M6 10,50
00700200038 20 to 22 12,00 6,50 14,00 20,00 8,00 M6 10,50
00700200039 20 to 22 13,00 6,50 14,00 20,00 9,00 M6 10,50
00700200040 20 to 22 14,00 6,50 14,00 20,00 10,00 M6 10,50
00700200041 20 to 22 15,00 6,50 14,00 20,00 11,00 M6 10,50
00700200042 20 to 22 16,00 6,50 14,00 20,00 12,00 M6 10,50
00700200043 20 to 22 17,00 6,50 14,00 20,00 13,00 M6 10,50
00700200044 20 to 22 18,00 6,50 14,00 20,00 14,00 M6 10,50
00700200045 20 to 22 19,00 6,50 14,00 20,00 15,00 M6 10,50
00700200046 20 to 22 20,00 6,50 14,00 20,00 16,00 M6 10,50
00700200047 20 to 22 21,00 6,50 14,00 20,00 17,00 M6 10,50
00700200048 20 to 22 22,00 6,50 14,00 20,00 18,00 M6 10,50
00700200049 20 to 22 23,00 6,50 14,00 20,00 19,00 M6 10,50
00700200050 20 to 22 24,00 6,50 14,00 20,00 20,00 M6 10,50
00700200051 20 to 22 25,00 6,50 14,00 20,00 21,00 M6 10,50
00700200052 20 to 22 26,00 6,50 14,00 20,00 22,00 M6 10,50
00700200053 20 to 22 27,00 6,50 14,00 20,00 23,00 M6 10,50
00700200054 20 to 22 28,00 6,50 14,00 20,00 24,00 M6 10,50
00700200055 20 to 22 29,00 6,50 14,00 20,00 25,00 M6 10,50
00700200056 20 to 22 30,00 6,50 14,00 20,00 26,00 M6 10,50
00700200057 24 to 26 3,00 6,50 14,00 20,00 0,00 M6 12,50
00700200058 24 to 26 4,00 6,50 14,00 20,00 0,00 M6 12,50
00700200059 24 to 26 5,00 6,50 14,00 20,00 1,00 M6 12,50
00700200060 24 to 26 6,00 6,50 14,00 20,00 2,00 M6 12,50
00700200061 24 to 26 7,00 6,50 14,00 20,00 3,00 M6 12,50
00700200062 24 to 26 8,00 6,50 14,00 20,00 4,00 M6 12,50
00700200063 24 to 26 9,00 6,50 14,00 20,00 5,00 M6 12,50
00700200064 24 to 26 10,00 6,50 14,00 20,00 6,00 M6 12,50
00700200065 24 to 26 11,00 6,50 14,00 20,00 7,00 M6 12,50
00700200066 24 to 26 12,00 6,50 14,00 20,00 8,00 M6 12,50
00700200067 24 to 26 13,00 6,50 14,00 20,00 9,00 M6 12,50
00700200068 24 to 26 14,00 6,50 14,00 20,00 10,00 M6 12,50
00700200069 24 to 26 15,00 6,50 14,00 20,00 11,00 M6 12,50
00700200070 24 to 26 16,00 6,50 14,00 20,00 12,00 M6 12,50
00700200071 24 to 26 17,00 6,50 14,00 20,00 13,00 M6 12,50
00700200072 24 to 26 18,00 6,50 14,00 20,00 14,00 M6 12,50
00700200073 24 to 26 19,00 6,50 14,00 20,00 15,00 M6 12,50
00700200074 24 to 26 20,00 6,50 14,00 20,00 16,00 M6 12,50
00700200075 24 to 26 21,00 6,50 14,00 20,00 17,00 M6 12,50
00700200076 24 to 26 22,00 6,50 14,00 20,00 18,00 M6 12,50
00700200077 24 to 26 23,00 6,50 14,00 20,00 19,00 M6 12,50
00700200078 24 to 26 24,00 6,50 14,00 20,00 20,00 M6 12,50
00700200079 24 to 26 25,00 6,50 14,00 20,00 21,00 M6 12,50
00700200080 24 to 26 26,00 6,50 14,00 20,00 22,00 M6 12,50
00700200081 24 to 26 27,00 6,50 14,00 20,00 23,00 M6 12,50
00700200082 24 to 26 28,00 6,50 14,00 20,00 24,00 M6 12,50
00700200083 24 to 26 29,00 6,50 14,00 20,00 25,00 M6 12,50
00700200084 24 to 26 30,00 6,50 14,00 20,00 26,00 M6 12,50
00700200085 24 to 26 3,00 8,50 0,00 25,00 0,00 M8 12,50
00700200086 24 to 26 4,00 8,50 0,00 25,00 0,00 M8 12,50
00700200087 24 to 26 5,00 8,50 17,50 25,00 1,00 M8 12,50
00700200088 24 to 26 6,00 8,50 17,50 25,00 2,00 M8 12,50
00700200089 24 to 26 7,00 8,50 17,50 25,00 3,00 M8 12,50
00700200090 24 to 26 8,00 8,50 17,50 25,00 4,00 M8 12,50
00700200091 24 to 26 9,00 8,50 17,50 25,00 5,00 M8 12,50
00700200092 24 to 26 10,00 8,50 17,50 25,00 6,00 M8 12,50
00700200093 24 to 26 11,00 8,50 17,50 25,00 7,00 M8 12,50
00700200094 24 to 26 12,00 8,50 17,50 25,00 8,00 M8 12,50
00700200095 24 to 26 13,00 8,50 17,50 25,00 9,00 M8 12,50
00700200096 24 to 26 14,00 8,50 17,50 25,00 10,00 M8 12,50
00700200097 24 to 26 15,00 8,50 17,50 25,00 11,00 M8 12,50
00700200098 24 to 26 16,00 8,50 17,50 25,00 12,00 M8 12,50
00700200099 24 to 26 17,00 8,50 17,50 25,00 13,00 M8 12,50
00700200100 24 to 26 18,00 8,50 17,50 25,00 14,00 M8 12,50
00700200101 24 to 26 19,00 8,50 17,50 25,00 15,00 M8 12,50
00700200102 24 to 26 20,00 8,50 17,50 25,00 16,00 M8 12,50
00700200103 24 to 26 21,00 8,50 17,50 25,00 17,00 M8 12,50
00700200104 24 to 26 22,00 8,50 17,50 25,00 18,00 M8 12,50
00700200105 24 to 26 23,00 8,50 17,50 25,00 19,00 M8 12,50
00700200106 24 to 26 24,00 8,50 17,50 25,00 20,00 M8 12,50
00700200107 24 to 26 25,00 8,50 17,50 25,00 21,00 M8 12,50
00700200108 24 to 26 26,00 8,50 17,50 25,00 22,00 M8 12,50
00700200109 24 to 26 27,00 8,50 17,50 25,00 23,00 M8 12,50
00700200110 24 to 26 28,00 8,50 17,50 25,00 24,00 M8 12,50
00700200111 24 to 26 29,00 8,50 17,50 25,00 25,00 M8 12,50
00700200112 24 to 26 30,00 8,50 17,50 25,00 26,00 M8 12,50
00700200113 28 to 30 3,00 8,50 0,00 25,00 0,00 M8 14,50
00700200114 28 to 30 4,00 8,50 0,00 25,00 0,00 M8 14,50
00700200115 28 to 30 5,00 8,50 17,50 25,00 1,00 M8 14,50
00700200116 28 to 30 6,00 8,50 17,50 25,00 2,00 M8 14,50
00700200117 28 to 30 7,00 8,50 17,50 25,00 3,00 M8 14,50
00700200118 28 to 30 8,00 8,50 17,50 25,00 4,00 M8 14,50
00700200119 28 to 30 9,00 8,50 17,50 25,00 5,00 M8 14,50
00700200120 28 to 30 10,00 8,50 17,50 25,00 6,00 M8 14,50
00700200121 28 to 30 11,00 8,50 17,50 25,00 7,00 M8 14,50
00700200122 28 to 30 12,00 8,50 17,50 25,00 8,00 M8 14,50
00700200123 28 to 30 13,00 8,50 17,50 25,00 9,00 M8 14,50
00700200124 28 to 30 14,00 8,50 17,50 25,00 10,00 M8 14,50
00700200125 28 to 30 15,00 8,50 17,50 25,00 11,00 M8 14,50
00700200126 28 to 30 16,00 8,50 17,50 25,00 12,00 M8 14,50
00700200127 28 to 30 17,00 8,50 17,50 25,00 13,00 M8 14,50
00700200128 28 to 30 18,00 8,50 17,50 25,00 14,00 M8 14,50
00700200129 28 to 30 19,00 8,50 17,50 25,00 15,00 M8 14,50
00700200130 28 to 30 20,00 8,50 17,50 25,00 16,00 M8 14,50
00700200131 28 to 30 21,00 8,50 17,50 25,00 17,00 M8 14,50
00700200132 28 to 30 22,00 8,50 17,50 25,00 18,00 M8 14,50
00700200133 28 to 30 23,00 8,50 17,50 25,00 19,00 M8 14,50
00700200134 28 to 30 24,00 8,50 17,50 25,00 20,00 M8 14,50
00700200135 28 to 30 25,00 8,50 17,50 25,00 21,00 M8 14,50
00700200136 28 to 30 26,00 8,50 17,50 25,00 22,00 M8 14,50
00700200137 28 to 30 27,00 8,50 17,50 25,00 23,00 M8 14,50
00700200138 28 to 30 28,00 8,50 17,50 25,00 24,00 M8 14,50
00700200139 28 to 30 29,00 8,50 17,50 25,00 25,00 M8 14,50
00700200140 28 to 30 30,00 8,50 17,50 25,00 26,00 M8 14,50
00700200141 30 to 32 3,00 8,50 0,00 25,00 0,00 M8 15,50
00700200142 30 to 32 4,00 8,50 0,00 25,00 0,00 M8 15,50
00700200143 30 to 32 5,00 8,50 17,50 25,00 1,00 M8 15,50
00700200144 30 to 32 6,00 8,50 17,50 25,00 2,00 M8 15,50
00700200145 30 to 32 7,00 8,50 17,50 25,00 3,00 M8 15,50
00700200146 30 to 32 8,00 8,50 17,50 25,00 4,00 M8 15,50
00700200147 30 to 32 9,00 8,50 17,50 25,00 5,00 M8 15,50
00700200148 30 to 32 10,00 8,50 17,50 25,00 6,00 M8 15,50
00700200149 30 to 32 11,00 8,50 17,50 25,00 7,00 M8 15,50
00700200150 30 to 32 12,00 8,50 17,50 25,00 8,00 M8 15,50
00700200151 30 to 32 13,00 8,50 17,50 25,00 9,00 M8 15,50
00700200152 30 to 32 14,00 8,50 17,50 25,00 10,00 M8 15,50
00700200153 30 to 32 15,00 8,50 17,50 25,00 11,00 M8 15,50
00700200154 30 to 32 16,00 8,50 17,50 25,00 12,00 M8 15,50
00700200155 30 to 32 17,00 8,50 17,50 25,00 13,00 M8 15,50
00700200156 30 to 32 18,00 8,50 17,50 25,00 14,00 M8 15,50
00700200157 30 to 32 19,00 8,50 17,50 25,00 15,00 M8 15,50
00700200158 30 to 32 20,00 8,50 17,50 25,00 16,00 M8 15,50
00700200159 30 to 32 21,00 8,50 17,50 25,00 17,00 M8 15,50
00700200160 30 to 32 22,00 8,50 17,50 25,00 18,00 M8 15,50
00700200161 30 to 32 23,00 8,50 17,50 23,00 19,00 M8 15,50
00700200162 30 to 32 24,00 8,50 17,50 24,00 20,00 M8 15,50
00700200163 30 to 32 25,00 8,50 17,50 25,00 21,00 M8 15,50
00700200164 30 to 32 26,00 8,50 17,50 25,00 22,00 M8 15,50
00700200165 30 to 32 27,00 8,50 17,50 25,00 23,00 M8 15,50
00700200166 30 to 32 28,00 8,50 17,50 25,00 24,00 M8 15,50
00700200167 30 to 32 29,00 8,50 17,50 25,00 25,00 M8 15,50
00700200168 30 to 32 30,00 8,50 17,50 25,00 26,00 M8 15,50
00700200169 34 to 36 3,00 8,50 0,00 25,00 0,00 M8 17,50
00700200170 34 to 36 4,00 8,50 0,00 25,00 0,00 M8 17,50
00700200171 34 to 36 5,00 8,50 17,50 25,00 1,00 M8 17,50
00700200172 34 to 36 6,00 8,50 17,50 25,00 2,00 M8 17,50
00700200173 34 to 36 7,00 8,50 17,50 25,00 3,00 M8 17,50
00700200174 34 to 36 8,00 8,50 17,50 25,00 4,00 M8 17,50
00700200175 34 to 36 9,00 8,50 17,50 25,00 5,00 M8 17,50
00700200176 34 to 36 10,00 8,50 17,50 25,00 6,00 M8 17,50
00700200177 34 to 36 11,00 8,50 17,50 25,00 7,00 M8 17,50
00700200178 34 to 36 12,00 8,50 17,50 25,00 8,00 M8 17,50
00700200179 34 to 36 13,00 8,50 17,50 25,00 9,00 M8 17,50
00700200180 34 to 36 14,00 8,50 17,50 25,00 10,00 M8 17,50
00700200181 34 to 36 15,00 8,50 17,50 25,00 11,00 M8 17,50
00700200182 34 to 36 16,00 8,50 17,50 25,00 12,00 M8 17,50
00700200183 34 to 36 17,00 8,50 17,50 25,00 13,00 M8 17,50
00700200184 34 to 36 18,00 8,50 17,50 25,00 14,00 M8 17,50
00700200185 34 to 36 19,00 8,50 17,50 25,00 15,00 M8 17,50
00700200186 34 to 36 20,00 8,50 17,50 25,00 16,00 M8 17,50
00700200187 34 to 36 21,00 8,50 17,50 25,00 17,00 M8 17,50
00700200188 34 to 36 22,00 8,50 17,50 25,00 18,00 M8 17,50
00700200189 34 to 36 23,00 8,50 17,50 25,00 19,00 M8 17,50
00700200190 34 to 36 24,00 8,50 17,50 25,00 20,00 M8 17,50
00700200191 34 to 36 25,00 8,50 17,50 25,00 21,00 M8 17,50
00700200192 34 to 36 26,00 8,50 17,50 25,00 22,00 M8 17,50
00700200193 34 to 36 27,00 8,50 17,50 25,00 23,00 M8 17,50
00700200194 34 to 36 28,00 8,50 17,50 25,00 24,00 M8 17,50
00700200195 34 to 36 29,00 8,50 17,50 25,00 25,00 M8 17,50
00700200196 34 to 36 30,00 8,50 17,50 25,00 26,00 M8 17,50
00700200197 30 to 32 3,00 12,20 0,00 30,00 0,00 M10 to M12 15,50
00700200198 30 to 32 4,00 12,20 0,00 30,00 0,00 M10 to M12 15,50
00700200199 30 to 32 5,30 12,00 22,80 30,00 1,00 M10 to M12 15,50
00700200200 30 to 32 6,00 12,20 24,00 30,00 2,00 M10 to M12 15,50
00700200201 30 to 32 7,00 12,20 24,00 30,00 3,00 M10 to M12 15,50
00700200202 30 to 32 8,00 12,20 24,00 30,00 4,00 M10 to M12 15,50
00700200203 30 to 32 9,00 12,20 24,00 30,00 5,00 M10 to M12 15,50
00700200204 30 to 32 10,00 12,20 24,00 30,00 6,00 M10 to M12 15,50
00700200205 30 to 32 11,00 12,20 24,00 30,00 7,00 M10 to M12 15,50
00700200206 30 to 32 12,00 12,20 24,00 30,00 8,00 M10 to M12 15,50
00700200207 30 to 32 13,00 12,20 24,00 30,00 9,00 M10 to M12 15,50
00700200208 30 to 32 14,00 12,20 24,00 30,00 10,00 M10 to M12 15,50
00700200209 30 to 32 15,00 12,20 24,00 30,00 11,00 M10 to M12 15,50
00700200210 30 to 32 16,00 12,20 24,00 30,00 12,00 M10 to M12 15,50
00700200211 30 to 32 17,00 12,20 24,00 30,00 13,00 M10 to M12 15,50
00700200212 30 to 32 18,00 12,20 24,00 30,00 14,00 M10 to M12 15,50
00700200213 30 to 32 19,00 12,20 24,00 30,00 15,00 M10 to M12 15,50
00700200214 30 to 32 20,00 12,20 24,00 30,00 16,00 M10 to M12 15,50
00700200215 30 to 32 21,00 12,20 24,00 30,00 17,00 M10 to M12 15,50
00700200216 30 to 32 22,00 12,20 24,00 30,00 18,00 M10 to M12 15,50
00700200217 30 to 32 23,00 12,20 24,00 30,00 19,00 M10 to M12 15,50
00700200218 30 to 32 24,00 12,20 24,00 30,00 20,00 M10 to M12 15,50
00700200219 30 to 32 25,00 12,20 24,00 30,00 21,00 M10 to M12 15,50
00700200220 30 to 32 26,00 12,20 24,00 30,00 22,00 M10 to M12 15,50
00700200221 30 to 32 27,00 12,20 24,00 30,00 23,00 M10 to M12 15,50
00700200222 30 to 32 28,00 12,20 24,00 30,00 24,00 M10 to M12 15,50
00700200223 30 to 32 29,00 12,20 24,00 30,00 25,00 M10 to M12 15,50
00700200224 30 to 32 30,00 12,20 24,00 30,00 26,00 M10 to M12 15,50
00700200225 34 to 36 3,00 12,20 0,00 30,00 0,00 M10 to M12 17,50
00700200226 34 to 36 4,00 12,20 0,00 30,00 0,00 M10 to M12 17,50
00700200227 34 to 36 5,00 12,20 24,00 30,00 1,00 M10 to M12 17,50
00700200228 34 to 36 6,00 12,20 24,00 30,00 2,00 M10 to M12 17,50
00700200229 34 to 36 7,00 12,20 24,00 30,00 3,00 M10 to M12 17,50
00700200230 34 to 36 8,00 12,20 24,00 30,00 4,00 M10 to M12 17,50
00700200231 34 to 36 9,00 12,20 24,00 30,00 5,00 M10 to M12 17,50
00700200232 34 to 36 10,00 12,20 24,00 30,00 6,00 M10 to M12 17,50
00700200233 34 to 36 11,00 12,20 24,00 30,00 7,00 M10 to M12 17,50
00700200234 34 to 36 12,00 12,20 24,00 30,00 8,00 M10 to M12 17,50
00700200235 34 to 36 13,00 12,20 24,00 30,00 9,00 M10 to M12 17,50
00700200236 34 to 36 14,00 12,20 24,00 30,00 10,00 M10 to M12 17,50
00700200237 34 to 36 15,00 12,20 24,00 30,00 11,00 M10 to M12 17,50
00700200238 34 to 36 16,00 12,20 24,00 30,00 12,00 M10 to M12 17,50
00700200239 34 to 36 17,00 12,20 24,00 30,00 13,00 M10 to M12 17,50
00700200240 34 to 36 18,00 12,20 24,00 30,00 14,00 M10 to M12 17,50
00700200241 34 to 36 19,00 12,20 24,00 30,00 15,00 M10 to M12 17,50
00700200242 34 to 36 20,00 12,20 24,00 30,00 16,00 M10 to M12 17,50
00700200243 34 to 36 21,00 12,20 24,00 30,00 17,00 M10 to M12 17,50
00700200244 34 to 36 22,00 12,20 24,00 30,00 18,00 M10 to M12 17,50
00700200245 34 to 36 23,00 12,20 24,00 30,00 19,00 M10 to M12 17,50
00700200246 34 to 36 24,00 12,20 24,00 30,00 20,00 M10 to M12 17,50
00700200247 34 to 36 25,00 12,20 24,00 30,00 21,00 M10 to M12 17,50
00700200248 34 to 36 26,00 12,20 24,00 30,00 22,00 M10 to M12 17,50
00700200249 34 to 36 27,00 12,20 24,00 30,00 23,00 M10 to M12 17,50
00700200250 34 to 36 28,00 12,20 24,00 30,00 24,00 M10 to M12 17,50
00700200251 34 to 36 29,00 12,20 24,00 30,00 25,00 M10 to M12 17,50
00700200252 34 to 36 30,00 12,20 24,00 30,00 26,00 M10 to M12 17,50
00700200253 37 to 39 3,00 12,20 0,00 30,00 0,00 M10 to M12 19,00
00700200254 37 to 39 4,00 12,20 0,00 30,00 0,00 M10 to M12 19,00
00700200255 37 to 39 5,00 12,20 24,00 30,00 1,00 M10 to M12 19,00
00700200256 37 to 39 6,00 12,20 24,00 30,00 2,00 M10 to M12 19,00
00700200257 37 to 39 7,00 12,20 24,00 30,00 3,00 M10 to M12 19,00
00700200258 37 to 39 8,00 12,20 24,00 30,00 4,00 M10 to M12 19,00
00700200259 37 to 39 9,00 12,20 24,00 30,00 5,00 M10 to M12 19,00
00700200260 37 to 39 10,00 12,20 24,00 30,00 6,00 M10 to M12 19,00
00700200261 37 to 39 11,00 12,20 24,00 30,00 7,00 M10 to M12 19,00
00700200262 37 to 39 12,00 12,20 24,00 30,00 8,00 M10 to M12 19,00
00700200263 37 to 39 13,00 12,20 24,00 30,00 9,00 M10 to M12 19,00
00700200264 37 to 39 14,00 12,20 24,00 30,00 10,00 M10 to M12 19,00
00700200265 37 to 39 15,00 12,20 24,00 30,00 11,00 M10 to M12 19,00
00700200266 37 to 39 16,00 12,20 24,00 30,00 12,00 M10 to M12 19,00
00700200267 37 to 39 17,00 12,20 24,00 30,00 13,00 M10 to M12 19,00
00700200268 37 to 39 18,00 12,20 24,00 30,00 14,00 M10 to M12 19,00
00700200269 37 to 39 19,00 12,20 24,00 30,00 15,00 M10 to M12 19,00
00700200270 37 to 39 20,00 12,20 24,00 30,00 16,00 M10 to M12 19,00
00700200271 37 to 39 21,00 12,20 24,00 30,00 17,00 M10 to M12 19,00
00700200272 37 to 39 22,00 12,20 24,00 30,00 18,00 M10 to M12 19,00
00700200273 37 to 39 23,00 12,20 24,00 30,00 19,00 M10 to M12 19,00
00700200274 37 to 39 24,00 12,20 24,00 30,00 20,00 M10 to M12 19,00
00700200275 37 to 39 25,00 12,20 24,00 30,00 21,00 M10 to M12 19,00
00700200276 37 to 39 26,00 12,20 24,00 30,00 22,00 M10 to M12 19,00
00700200277 37 to 39 27,00 12,20 24,00 30,00 23,00 M10 to M12 19,00
00700200278 37 to 39 28,00 12,20 24,00 30,00 24,00 M10 to M12 19,00
00700200279 37 to 39 29,00 12,20 24,00 30,00 25,00 M10 to M12 19,00
00700200280 37 to 39 30,00 12,20 24,00 30,00 26,00 M10 to M12 19,00
00700200281 39 to 41 3,00 12,20 0,00 30,00 0,00 M10 to M12 20,00
00700200282 39 to 41 4,00 12,20 0,00 30,00 0,00 M10 to M12 20,00
00700200283 39 to 41 5,00 12,20 24,00 30,00 1,00 M10 to M12 20,00
00700200284 39 to 41 6,00 12,20 24,00 30,00 2,00 M10 to M12 20,00
00700200285 39 to 41 7,00 12,20 24,00 30,00 3,00 M10 to M12 20,00
00700200286 39 to 41 8,00 12,20 24,00 30,00 4,00 M10 to M12 20,00
00700200287 39 to 41 9,00 12,20 24,00 30,00 5,00 M10 to M12 20,00
00700200288 39 to 41 10,00 12,20 24,00 30,00 6,00 M10 to M12 20,00
00700200289 39 to 41 11,00 12,20 24,00 30,00 7,00 M10 to M12 20,00
00700200290 39 to 41 12,00 12,20 24,00 30,00 8,00 M10 to M12 20,00
00700200291 39 to 41 13,00 12,20 24,00 30,00 9,00 M10 to M12 20,00
00700200292 39 to 41 14,00 12,20 24,00 30,00 10,00 M10 to M12 20,00
00700200293 39 to 41 15,00 12,20 24,00 30,00 11,00 M10 to M12 20,00
00700200294 39 to 41 16,00 12,20 24,00 30,00 12,00 M10 to M12 20,00
00700200295 39 to 41 17,00 12,20 24,00 30,00 13,00 M10 to M12 20,00
00700200296 39 to 41 18,00 12,20 24,00 30,00 14,00 M10 to M12 20,00
00700200297 39 to 41 19,00 12,20 24,00 30,00 15,00 M10 to M12 20,00
00700200298 39 to 41 20,00 12,20 24,00 30,00 16,00 M10 to M12 20,00
00700200299 39 to 41 21,00 12,20 24,00 30,00 17,00 M10 to M12 20,00
00700200300 39 to 41 22,00 12,20 24,00 30,00 18,00 M10 to M12 20,00
00700200301 39 to 41 23,00 12,20 24,00 30,00 19,00 M10 to M12 20,00
00700200302 39 to 41 24,00 12,20 24,00 30,00 20,00 M10 to M12 20,00
00700200303 39 to 41 25,00 12,20 24,00 30,00 21,00 M10 to M12 20,00
00700200304 39 to 41 26,00 12,20 24,00 30,00 22,00 M10 to M12 20,00
00700200305 39 to 41 27,00 12,20 24,00 30,00 23,00 M10 to M12 20,00
00700200306 39 to 41 28,00 12,20 24,00 30,00 24,00 M10 to M12 20,00
00700200307 39 to 41 29,00 12,20 24,00 30,00 25,00 M10 to M12 20,00
00700200308 39 to 41 30,00 12,20 24,00 30,00 26,00 M10 to M12 20,00
00700200309 41 to 43 3,00 12,20 0,00 30,00 0,00 M10 to M12 21,00
00700200310 41 to 43 4,00 12,20 0,00 30,00 0,00 M10 to M12 21,00
00700200311 41 to 43 5,00 12,20 24,00 30,00 1,00 M10 to M12 21,00
00700200312 41 to 43 6,00 12,20 24,00 30,00 2,00 M10 to M12 21,00
00700200313 41 to 43 7,00 12,20 24,00 30,00 3,00 M10 to M12 21,00
00700200314 41 to 43 8,00 12,20 24,00 30,00 4,00 M10 to M12 21,00
00700200315 41 to 43 9,00 12,20 24,00 30,00 5,00 M10 to M12 21,00
00700200316 41 to 43 10,00 12,20 24,00 30,00 6,00 M10 to M12 21,00
00700200317 41 to 43 11,00 12,20 24,00 30,00 7,00 M10 to M12 21,00
00700200318 41 to 43 12,00 12,20 24,00 30,00 8,00 M10 to M12 21,00
00700200319 41 to 43 13,00 12,20 24,00 30,00 9,00 M10 to M12 21,00
00700200320 41 to 43 14,00 12,20 24,00 30,00 10,00 M10 to M12 21,00
00700200321 41 to 43 15,00 12,20 24,00 30,00 11,00 M10 to M12 21,00
00700200322 41 to 43 16,00 12,20 24,00 30,00 12,00 M10 to M12 21,00
00700200323 41 to 43 17,00 12,20 24,00 30,00 13,00 M10 to M12 21,00
00700200324 41 to 43 18,00 12,20 24,00 30,00 14,00 M10 to M12 21,00
00700200325 41 to 43 19,00 12,20 24,00 30,00 15,00 M10 to M12 21,00
00700200326 41 to 43 20,00 12,20 24,00 30,00 16,00 M10 to M12 21,00
00700200327 41 to 43 21,00 12,20 24,00 30,00 17,00 M10 to M12 21,00
00700200328 41 to 43 22,00 12,20 24,00 30,00 18,00 M10 to M12 21,00
00700200329 41 to 43 23,00 12,20 24,00 30,00 19,00 M10 to M12 21,00
00700200330 41 to 43 24,00 12,20 24,00 30,00 20,00 M10 to M12 21,00
00700200331 41 to 43 25,00 12,20 24,00 30,00 21,00 M10 to M12 21,00
00700200332 41 to 43 26,00 12,20 24,00 30,00 22,00 M10 to M12 21,00
00700200333 41 to 43 27,00 12,20 24,00 30,00 23,00 M10 to M12 21,00
00700200334 41 to 43 28,00 12,20 24,00 30,00 24,00 M10 to M12 21,00
00700200335 41 to 43 29,00 12,20 24,00 30,00 25,00 M10 to M12 21,00
00700200336 41 to 43 30,00 12,20 24,00 30,00 26,00 M10 to M12 21,00
00700200337 44 to 46 3,00 12,20 0,00 30,00 0,00 M10 to M12 22,50
00700200338 44 to 46 4,00 12,20 0,00 30,00 0,00 M10 to M12 22,50
00700200339 44 to 46 5,00 12,20 24,00 30,00 1,00 M10 to M12 22,50
00700200340 44 to 46 6,00 12,20 24,00 30,00 2,00 M10 to M12 22,50
00700200341 44 to 46 7,00 12,20 24,00 30,00 3,00 M10 to M12 22,50
00700200342 44 to 46 8,00 12,20 24,00 30,00 4,00 M10 to M12 22,50
00700200343 44 to 46 9,00 12,20 24,00 30,00 5,00 M10 to M12 22,50
00700200344 44 to 46 10,00 12,20 24,00 30,00 6,00 M10 to M12 22,50
00700200345 44 to 46 11,00 12,20 24,00 30,00 7,00 M10 to M12 22,50
00700200346 44 to 46 12,00 12,20 24,00 30,00 8,00 M10 to M12 22,50
00700200347 44 to 46 13,00 12,20 24,00 30,00 9,00 M10 to M12 22,50
00700200348 44 to 46 14,00 12,20 24,00 30,00 10,00 M10 to M12 22,50
00700200349 44 to 46 15,00 12,20 24,00 30,00 11,00 M10 to M12 22,50
00700200350 44 to 46 16,00 12,20 24,00 30,00 12,00 M10 to M12 22,50
00700200351 44 to 46 17,00 12,20 24,00 30,00 13,00 M10 to M12 22,50
00700200352 44 to 46 18,00 12,20 24,00 30,00 14,00 M10 to M12 22,50
00700200353 44 to 46 19,00 12,20 24,00 30,00 15,00 M10 to M12 22,50
00700200354 44 to 46 20,00 12,20 24,00 30,00 16,00 M10 to M12 22,50
00700200355 44 to 46 21,00 12,20 24,00 30,00 17,00 M10 to M12 22,50
00700200356 44 to 46 22,00 12,20 24,00 30,00 18,00 M10 to M12 22,50
00700200357 44 to 46 23,00 12,20 24,00 30,00 19,00 M10 to M12 22,50
00700200358 44 to 46 24,00 12,20 24,00 30,00 20,00 M10 to M12 22,50
00700200359 44 to 46 25,00 12,20 24,00 30,00 21,00 M10 to M12 22,50
00700200360 44 to 46 26,00 12,20 24,00 30,00 22,00 M10 to M12 22,50
00700200361 44 to 46 27,00 12,20 24,00 30,00 23,00 M10 to M12 22,50
00700200362 44 to 46 28,00 12,20 24,00 30,00 24,00 M10 to M12 22,50
00700200363 44 to 46 29,00 12,20 24,00 30,00 25,00 M10 to M12 22,50
00700200364 44 to 46 30,00 12,20 24,00 30,00 26,00 M10 to M12 22,50
00700200365 49 to 51 3,00 12,20 0,00 30,00 0,00 M10 to M12 25,00
00700200366 49 to 51 4,00 12,20 0,00 30,00 0,00 M10 to M12 25,00
00700200367 49 to 51 5,00 12,20 24,00 30,00 1,00 M10 to M12 25,00
00700200368 49 to 51 6,00 12,20 24,00 30,00 2,00 M10 to M12 25,00
00700200369 49 to 51 7,00 12,20 24,00 30,00 3,00 M10 to M12 25,00
00700200370 49 to 51 8,00 12,20 24,00 30,00 4,00 M10 to M12 25,00
00700200371 49 to 51 9,00 12,20 24,00 30,00 5,00 M10 to M12 25,00
00700200372 49 to 51 10,00 12,20 24,00 30,00 6,00 M10 to M12 25,00
00700200373 49 to 51 11,00 12,20 24,00 30,00 7,00 M10 to M12 25,00
00700200374 49 to 51 12,00 12,20 24,00 30,00 8,00 M10 to M12 25,00
00700200375 49 to 51 13,00 12,20 24,00 30,00 9,00 M10 to M12 25,00
00700200376 49 to 51 14,00 12,20 24,00 30,00 10,00 M10 to M12 25,00
00700200377 49 to 51 15,00 12,20 24,00 30,00 11,00 M10 to M12 25,00
00700200378 49 to 51 16,00 12,20 24,00 30,00 12,00 M10 to M12 25,00
00700200379 49 to 51 17,00 12,20 24,00 30,00 13,00 M10 to M12 25,00
00700200380 49 to 51 18,00 12,20 24,00 30,00 14,00 M10 to M12 25,00
00700200381 49 to 51 19,00 12,20 24,00 30,00 15,00 M10 to M12 25,00
00700200382 49 to 51 20,00 12,20 24,00 30,00 16,00 M10 to M12 25,00
00700200383 49 to 51 21,00 12,20 24,00 30,00 17,00 M10 to M12 25,00
00700200384 49 to 51 22,00 12,20 24,00 30,00 18,00 M10 to M12 25,00
00700200385 49 to 51 23,00 12,20 24,00 30,00 19,00 M10 to M12 25,00
00700200386 49 to 51 24,00 12,20 24,00 30,00 20,00 M10 to M12 25,00
00700200387 49 to 51 25,00 12,20 24,00 30,00 21,00 M10 to M12 25,00
00700200388 49 to 51 26,00 12,20 24,00 30,00 22,00 M10 to M12 25,00
00700200389 49 to 51 27,00 12,20 24,00 30,00 23,00 M10 to M12 25,00
00700200390 49 to 51 28,00 12,20 24,00 30,00 24,00 M10 to M12 25,00
00700200391 49 to 51 29,00 12,20 24,00 30,00 25,00 M10 to M12 25,00
00700200392 49 to 51 30,00 12,20 24,00 30,00 26,00 M10 to M12 25,00
00700200393 59 to 61 3,00 12,20 0,00 30,00 0,00 M10 to M12 30,00
00700200394 59 to 61 4,00 12,20 0,00 30,00 0,00 M10 to M12 30,00
00700200395 59 to 61 5,00 12,20 24,00 30,00 1,00 M10 to M12 30,00
00700200396 59 to 61 6,00 12,20 24,00 30,00 2,00 M10 to M12 30,00
00700200397 59 to 61 7,00 12,20 24,00 30,00 3,00 M10 to M12 30,00
00700200398 59 to 61 8,00 12,20 24,00 30,00 4,00 M10 to M12 30,00
00700200399 59 to 61 9,00 12,20 24,00 30,00 5,00 M10 to M12 30,00
00700200400 59 to 61 10,00 12,20 24,00 30,00 6,00 M10 to M12 30,00
00700200401 59 to 61 11,00 12,20 24,00 30,00 7,00 M10 to M12 30,00
00700200402 59 to 61 12,00 12,20 24,00 30,00 8,00 M10 to M12 30,00
00700200403 59 to 61 13,00 12,20 24,00 30,00 9,00 M10 to M12 30,00
00700200404 59 to 61 14,00 12,20 24,00 30,00 10,00 M10 to M12 30,00
00700200405 59 to 61 15,00 12,20 24,00 30,00 11,00 M10 to M12 30,00
00700200406 59 to 61 16,00 12,20 24,00 30,00 12,00 M10 to M12 30,00
00700200407 59 to 61 17,00 12,20 24,00 30,00 13,00 M10 to M12 30,00
00700200408 59 to 61 18,00 12,20 24,00 30,00 14,00 M10 to M12 30,00
00700200409 59 to 61 19,00 12,20 24,00 30,00 15,00 M10 to M12 30,00
00700200410 59 to 61 20,00 12,20 24,00 30,00 16,00 M10 to M12 30,00
00700200411 59 to 61 21,00 12,20 24,00 30,00 17,00 M10 to M12 30,00
00700200412 59 to 61 22,00 12,20 24,00 30,00 18,00 M10 to M12 30,00
00700200413 59 to 61 23,00 12,20 24,00 30,00 19,00 M10 to M12 30,00
00700200414 59 to 61 24,00 12,20 24,00 30,00 20,00 M10 to M12 30,00
00700200415 59 to 61 25,00 12,20 24,00 30,00 21,00 M10 to M12 30,00
00700200416 59 to 61 26,00 12,20 24,00 30,00 22,00 M10 to M12 30,00
00700200417 59 to 61 27,00 12,20 24,00 30,00 23,00 M10 to M12 30,00
00700200418 59 to 61 28,00 12,20 24,00 30,00 24,00 M10 to M12 30,00
00700200419 59 to 61 29,00 12,20 24,00 30,00 25,00 M10 to M12 30,00
00700200420 59 to 61 30,00 12,20 24,00 30,00 26,00 M10 to M12 30,00
00700200421 79 to 81 3,00 12,20 0,00 30,00 0,00 M10 to M12 40,00
00700200422 79 to 81 4,00 12,20 0,00 30,00 0,00 M10 to M12 40,00
00700200423 79 to 81 5,00 12,20 24,00 30,00 1,00 M10 to M12 40,00
00700200424 79 to 81 6,00 12,20 24,00 30,00 2,00 M10 to M12 40,00
00700200425 79 to 81 7,00 12,20 24,00 30,00 3,00 M10 to M12 40,00
00700200426 79 to 81 8,00 12,20 24,00 30,00 4,00 M10 to M12 40,00
00700200427 79 to 81 9,00 12,20 24,00 30,00 5,00 M10 to M12 40,00
00700200428 79 to 81 10,00 12,20 24,00 30,00 6,00 M10 to M12 40,00
00700200429 79 to 81 11,00 12,20 24,00 30,00 7,00 M10 to M12 40,00
00700200430 79 to 81 12,00 12,20 24,00 30,00 8,00 M10 to M12 40,00
00700200431 79 to 81 13,00 12,20 24,00 30,00 9,00 M10 to M12 40,00
00700200432 79 to 81 14,00 12,20 24,00 30,00 10,00 M10 to M12 40,00
00700200433 79 to 81 15,00 12,20 24,00 30,00 11,00 M10 to M12 40,00
00700200434 79 to 81 16,00 12,20 24,00 30,00 12,00 M10 to M12 40,00
00700200435 79 to 81 17,00 12,20 24,00 30,00 13,00 M10 to M12 40,00
00700200436 79 to 81 18,00 12,20 24,00 30,00 14,00 M10 to M12 40,00
00700200437 79 to 81 19,00 12,20 24,00 30,00 15,00 M10 to M12 40,00
00700200438 79 to 81 20,00 12,20 24,00 30,00 16,00 M10 to M12 40,00
00700200439 79 to 81 21,00 12,20 24,00 30,00 17,00 M10 to M12 40,00
00700200440 79 to 81 22,00 12,20 24,00 30,00 18,00 M10 to M12 40,00
00700200441 79 to 81 23,00 12,20 24,00 30,00 19,00 M10 to M12 40,00
00700200442 79 to 81 24,00 12,20 24,00 30,00 20,00 M10 to M12 40,00
00700200443 79 to 81 25,00 12,20 24,00 30,00 21,00 M10 to M12 40,00
00700200444 79 to 81 26,00 12,20 24,00 30,00 22,00 M10 to M12 40,00
00700200445 79 to 81 27,00 12,20 24,00 30,00 23,00 M10 to M12 40,00
00700200446 79 to 81 28,00 12,20 24,00 30,00 24,00 M10 to M12 40,00
00700200447 79 to 81 29,00 12,20 24,00 30,00 25,00 M10 to M12 40,00
00700200448 79 to 81 30,00 12,20 24,00 30,00 26,00 M10 to M12 40,00

If you are interested in our family LTT, you may be interested in these families as well:

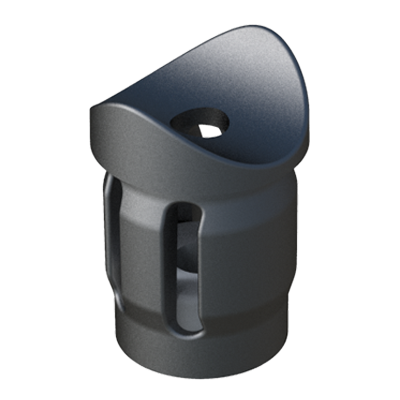

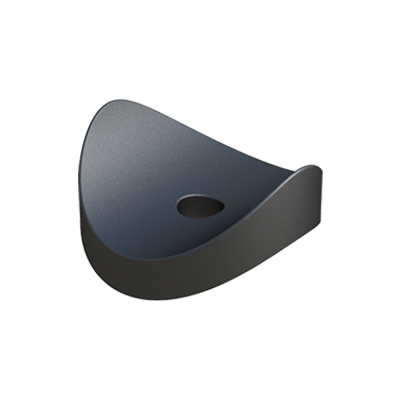

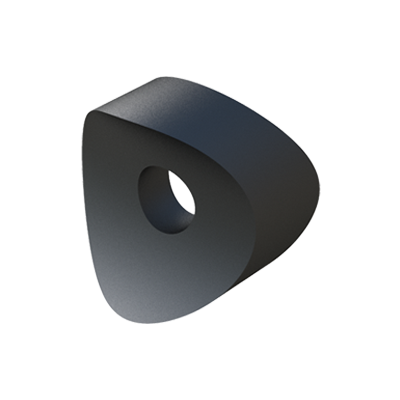

This saddle washer is used for connecting round tubes from 16 to 23 mm to a flat surface. The spacer-connector is similar to our group LTS2 but with more height (h). If you need to connect several tubes, please visit our group : Connectors.   Our round ribbed connector with saddle is ideal to connect 2 round tubes in order to get a T connection. It gives you the possibility to connect 2 tubes of the same diameter, or 2 tubes with a different diameter.   Our spacer-stopper for round tube has a radial finishing. It can be used both as a spacer and a stopper. Please visit our broad range of stoppers: Bumpers & Feet.   Our saddle washer-spacer for round tube has been designed for connecting crossed tubes from 12 to 42 mm. We have a broad range of tube connectors, please visit our family range: Connectors.


lkd  ig  ig


PYME
